Schuifdeur | 3-17.5 kg | Doorsnede 25-65 mm

Uitleg over de iconen

Uitleg iconen.

Wieldoorsnede:

Wiel diameter in mm.

Bandbreedte:

De breedte van het loopvlak of de band vlak boven de velg rand in mm.

Lager:

Geeft aan welk type lager dit product bevat.

Asgat:

De diameter van het gat waar de as doorheen kan in mm.

Inbouwlengte:

De breedte die het wiel nodig heeft op de as.

Bouwhoogte:

De totale hoogte van onderkant wiel tot bovenkant plaat in mm.

Uitslag:

De afstand vanaf het dragende punt van het wiel tot het midden van de plaat in mm.

Plaatmaat:

De afmetingen van de plaat in mm.

Steek:

Geeft de plaats van de bevestigings gaten aan in mm.

Boutgat:

Geeft de grote van het gat aan in mm.

Boutgat bevestiging:

Met 1 bout te monteren er wordt aangegeven welke maat bout er doorheen kan.

Draagvermogen:

De maximale belasting die een wiel kan dragen in kg. bij handmatig transport.

Voorraadartikel:

Van dit product is meestal voorraad aanwezig.

Lengte:

De lengte van het artikel

Afb. Artikelnr: Doorsnede Lager Plaatmaat Steek Boutgat Radiusgroef Groef diepte Draagvermogen Voorraadartikel Aantal Offerte?

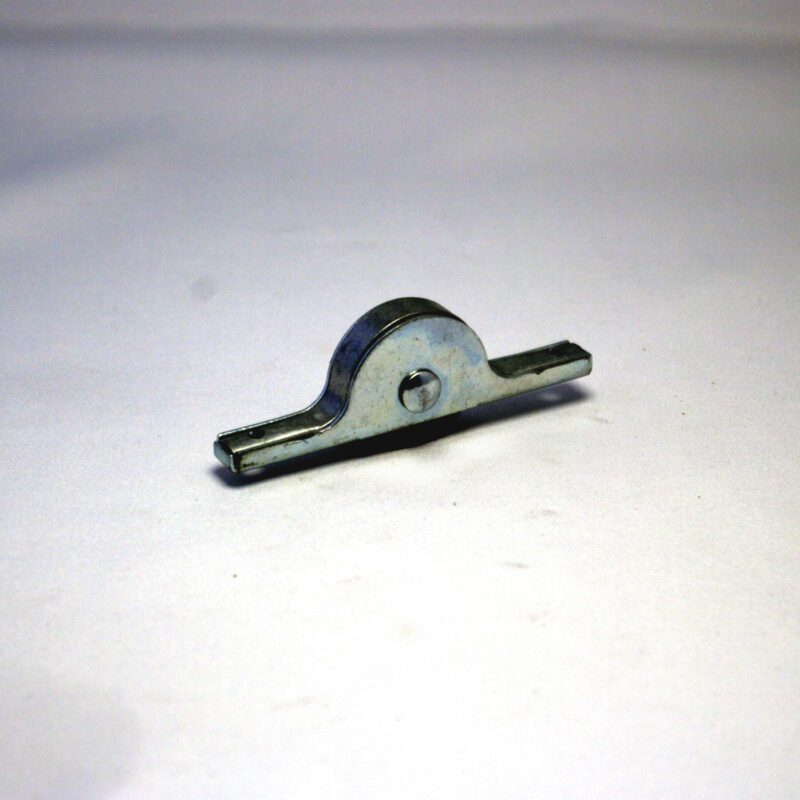

SCHUIFDEUR25G 25 glij 78x10(12) 64 3 2 2 3 nee toevoegen

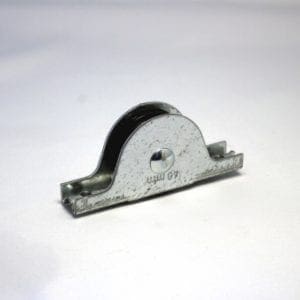

SCHUIFDEUR40K 39 kogel 90x17(20) 72 4.8 3 3.7 7.5 ja toevoegen

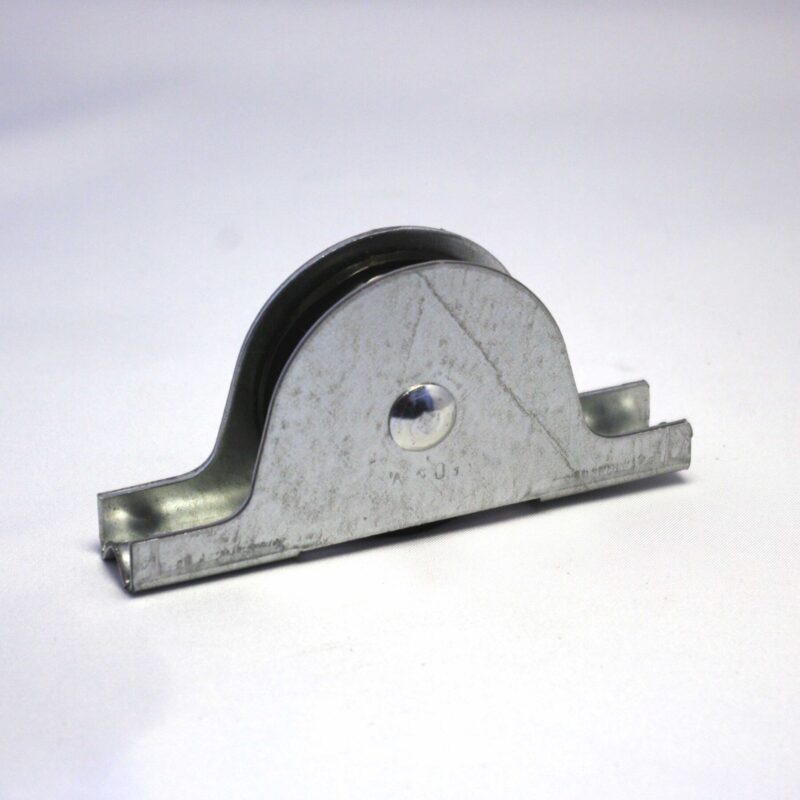

SCHUIFDEUR50K 49 kogel 105x18(21) 88 4.8 3.2 3.5 12.5 ja toevoegen

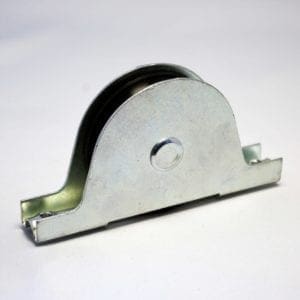

SCHUIFDEUR65K 63 kogel 123x20(22) 106 4.8 4 4 17.5 ja toevoegen
